Конвектор «Универсал КНУ-С М Авто» КСК-20 (на прямом участке трубы)

Конвектор отопительный стальной настенный имеет кожух обтекаемой формы без острых углов, средней глубины (ширина не более 160 мм).

Задать вопрос Оставить отзыв

Конвектор «Универсал КНУ-С М Авто» КСК-20 (на прямом участке трубы)

Конвектор имеет клапан терморегулятора производства ООО «Данфосс» для поддержания в помещении заданной температуры. Предназначен для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 120° С и рабочим избыточным давлением до 1.0 МП а (10 кгс/см2), обеспечивает поддержание комфортных температурных условий в отапливаемом помещении и экономию теплоэнергии за счёт регулирования теплоотдачи. При температуре теплоносителя 105° С температура на поверхности кожуха не более 40° С. Конвектор выпускается следующих модификаций - концевой и проходной, с замыкающими участками или без них, с резьбой 3/4 дюйма или без резьбы (по согласованию с потребителем) для однотрубных и двухтрубных систем отопления. Регулирование тепловой мощности  производится автоматически.

Гарантийный срок при соблюдении потребителем требований по хранению, транспортированию, монтажу и эксплуатации, предусмотренных паспортом - 3 года со дня ввода конвектора в эксплуатацию или продажу (при реализации через торговую сеть), но не более 5 лет со дня изготовления. Средний, срок службы конвекторов не менее 25 лет при условии соблюдения требований паспорта и технических условий. С 2018 года цвет нагревателя серый.

Модификации: концевой/проходной; с резьбой ¾” или без резьбы (по согласованию с потребителем).

Возможная комплектация: воздушный клапан.

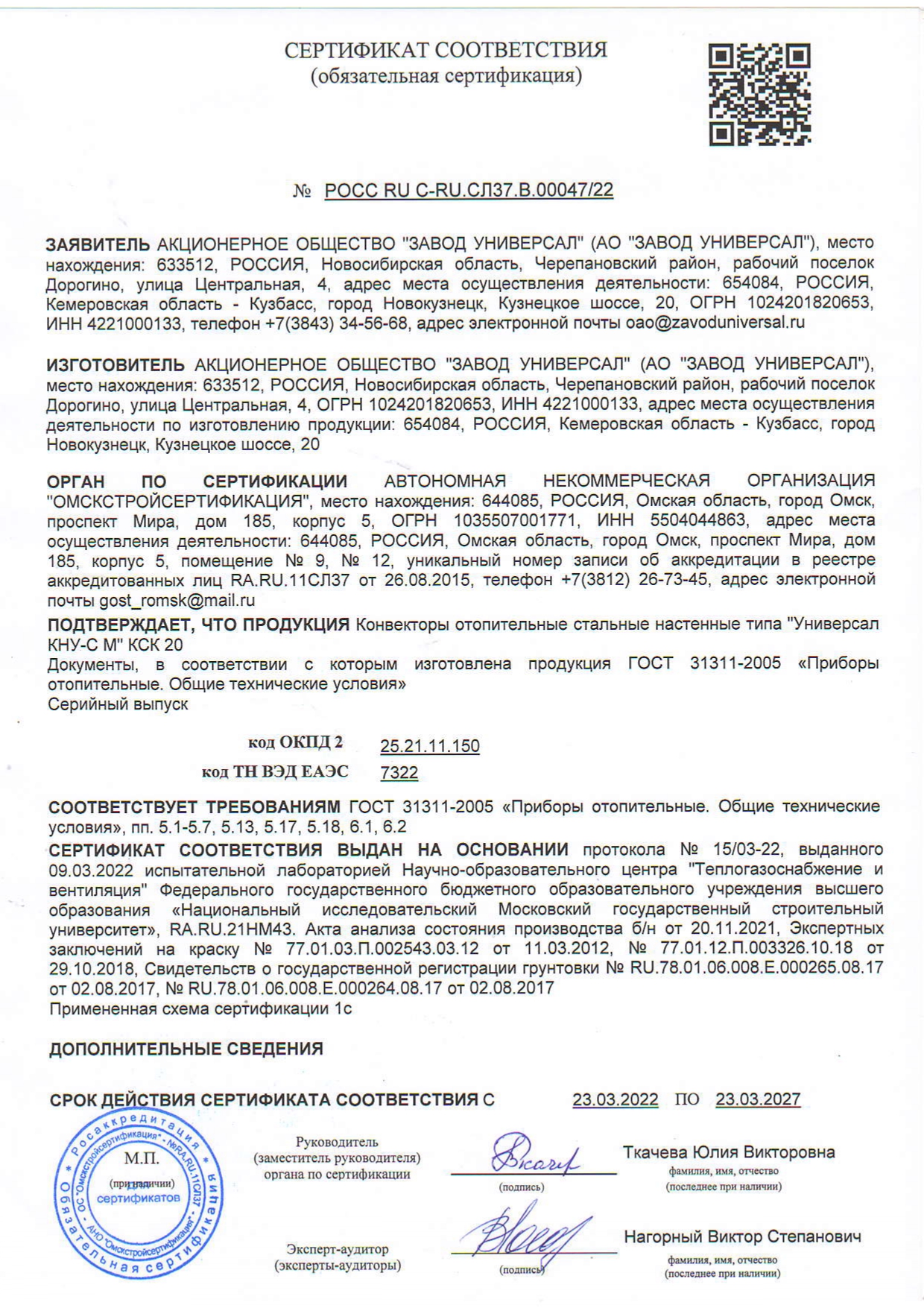

Изделие соответствует ГОСТ 31311-2005.

Рекомендации к применению конвекторов СКАЧАТЬ ДОКУМЕНТ.

Монтажный номер

Номинальный тепловой поток, кВт Длина кожуха, L, мм Общая длина
концевого, L1, мм
Общая длина
проходного, L1, мм
Вес концевого,
кг
Вес проходного,
кг
У14АМ 0,571 598 766 842 11,5 11,9
У15АМ 0,718 694 862 938 13,0 13,4
У16АМ 0,848 790 958 1034 14,6 15,0
У14М 1,053 790 964 1040 18,3 18,8
У15М 1,132 838 1012 1088 19,4 19,9
У16М 1,222 886 1060 1136 20,6 21,2
У17М 1,303 934 1108 1184 21,7 22,2
У18М 1,392 982 1156 1232 22,8 23,3
У19М 1,473 1030 1204 1280 23,9 24,4
У20М 1,563 1078 1252 1328 25,1 25,6
У21М 1,644 1126 1300 1376 26,2 26,7
У22М 1,733 1174 1348 1424 27,3 27,8
У23М 1,814 1222 1396 1472 28,5 29,0
У24М 1,893 1270 1444 1520 29,6 30,1
У25М 1,985 1318 1492 1568 30,7 31,2
У26М 2,064 1366 1540 1616 31,8 32,3
У27М 2,155 1414 1588 1664 33,0 33,5
У28М 2,234 1462 1636 1712 34,1 34,6



Примечание: масса указана без учёта массы термостатической головки (≈0,2 кг), масса замыкающего участка составляет ≈0,1 кг.

Номинальный тепловой поток определен при нормальных (нормативных) условиях:
- температурный напор теплоносителя 70 °С;
- расход теплоносителя через прибор 0,1 кг/с;
- атмосферное давление 113 гПа;
- температура окружающей среды 22 °С.
