Настенный конвектор «Универсал КНУ М Авто» КСК-20 (на прямом участке трубы)

Конвектор отопительный стальной настенный имеет низкий кожух обтекаемой формы без острых углов, малой глубины (ширина не более 100 мм).

Задать вопрос Оставить отзыв

Конвектор «Универсал КНУ М Авто» КСК-20 (на прямом участке трубы)

Конвектор имеет клапан терморегулятора производства ООО «Данфосс» для поддержания в помещении заданной температуры. Предназначен для систем отопления жилых, общественных и производственных зданий с температурой теплоносителя до 120° С и рабочим избыточным давлением до 1.0 МП а (10 кгс/см2), обеспечивает поддержание комфортных температурных условий в отапливаемом помещении и экономию теплоэнергии за счёт регулирования теплоотдачи. При температуре теплоносителя 105° С температура на поверхности кожуха не более 40° С. Конвектор выпускаются следующих модификаций - концевой и проходной, с замыкающими участками или без них, с резьбой 3/4 дюйма или без резьбы (по согласованию с потребителем) для однотрубных и двухтрубных систем отопления. Регулирование тепловой мощности  производится автоматически.

По желанию покупателя конвектор может изготавливаться с нижним подключением для двухтрубной и однотрубной системы отопления. Конвекторы с нижним подключением комплектуются воздуховыпускным клапаном. Наличие замыкающего участка увеличивает вес конвектора на 0,1 кг.

Гарантийный срок при соблюдении потребителем требований по хранению, транспортированию, монтажу и эксплуатации, предусмотренных настоящим паспортом – 3 года со дня ввода конвектора в эксплуатацию или продажу (при реализации  через торговую сеть), но не более 5 лет со дня изготовления. Средний  срок службы конвекторов не менее 25 лет при условии соблюдения требований паспорта, технических условий. С 2018 года цвет нагревателя серый.

Модификации: концевой/проходной; с резьбой ¾” или без резьбы (по согласованию с потребителем).

Возможная комплектация: воздушный клапан.

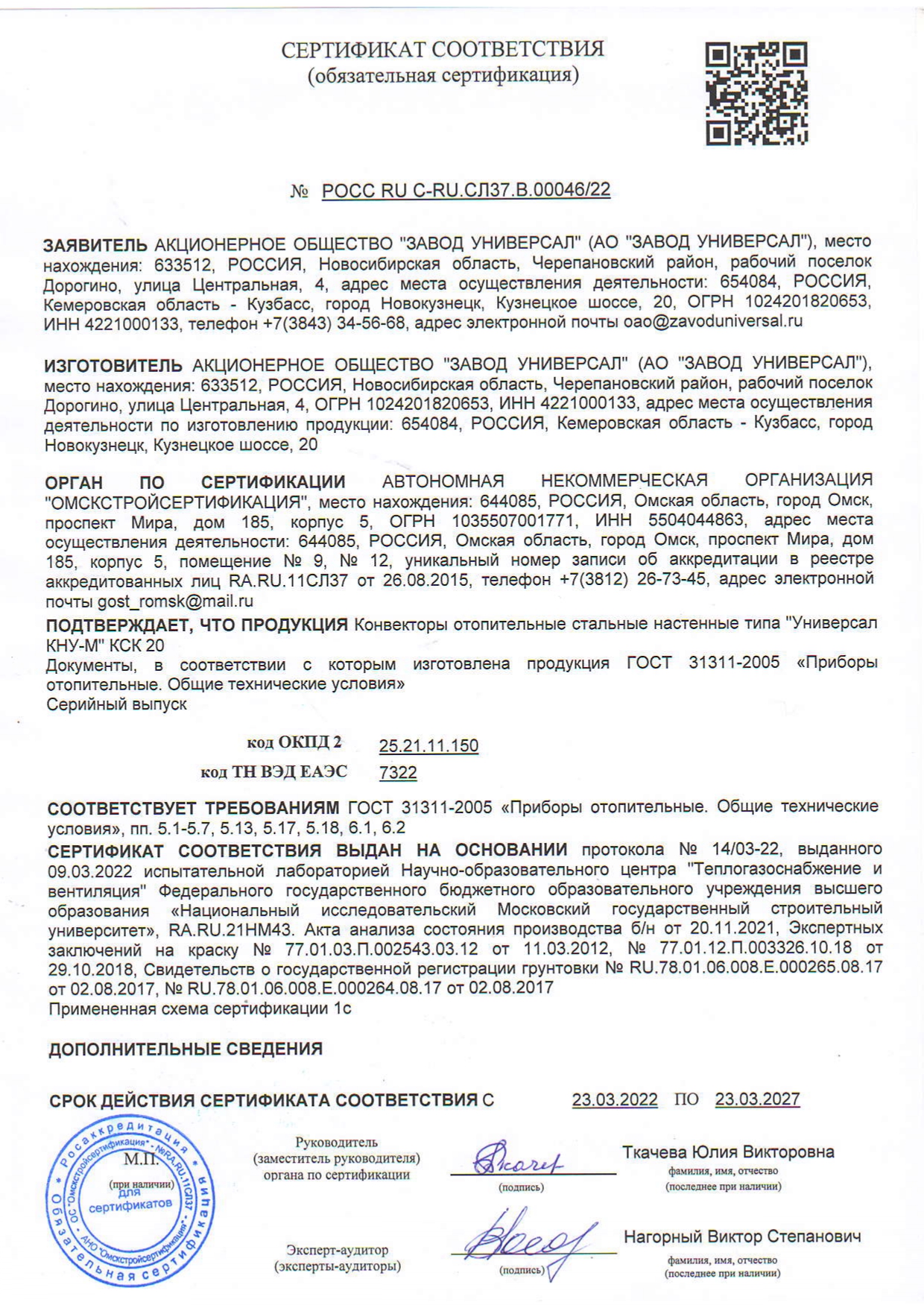

Изделие соответствует ГОСТ 31311-2005.

Рекомендации к применению конвекторов СКАЧАТЬ ДОКУМЕНТ.

Монтажный номер Номинальный тепловой поток, кВт Длина кожуха, L, мм Общая длина
концевого, L1, мм
Общая длина
проходного, L1, мм
Вес концевого,
кг
Вес проходного,
кг
У1М 0,4 643 849 837 6,1 6,2
У2М 0,479 739 944 928 7,3 7,4
У3М 0,563 643 849 833 8,3 8,4
У4М 0,677 739 944 928 9,4 9,5
У5М 0,789 835 1062 1046 10,6 10,7
У6М 0,902 931 1157 1141 11,7 11,8
У7М 1,015 1027 1252 1236 12,8 12,9
У8М 1,127 1123 1347 1331 13,7 13,8
У9М 1,240 1219 1442 1426 15,0 15,1
У10М 1,353 1315 1536 1520 16,0 16,1
У11М 1,465 1411 1626 1610 17,1 17,2
У12М 1,578 1507 1718 1702 18,2 18,3
У13М 1,690 1603 1808 1792 19,2 19,3



Примечание: масса указана без учёта массы термостатической головки (≈0,2 кг), масса замыкающего участка составляет ≈0,1 кг.

Номинальный тепловой поток определен при нормальных (нормативных) условиях:
- температурный напор теплоносителя 70 °С;
- расход теплоносителя через прибор 0,1 кг/с;
- атмосферное давление 113 гПа;
- температура окружающей среды 22 °С.
